ジャバラ・フレキシブルダクト

Expansion Joints & Flexble Ducts

Heat & Chemical resistant ducts & joints , Cylinder & screw shaft cover
Shooter cement & grain , Steel,fabric & rubber bellows

機械用 ジャバラ

■用途・使用条件

工作機械、建設機械、空・油圧シリンダー、産業用ロボット、
等の機械類の防塵・耐水・耐油・耐薬品・耐熱・耐振・防音用に使用します。

■材質

主にネオプレンその他合成ゴムとナイロン等の合成繊維との複合材です。
その他使用条件に依り適材を使用します。

■形状

一般的な形状と呼称は下記の通りです。各種機械のベッド、シリンダー部に取付けます。

フラット形
Ａ型
Ｂ型
Ｃ型
Ｄ型
Ｅ型
Ｏ型
巻取形
鋼板スライドカバー形

設計の留意点

　設計、御見積りご相談の際は下記の点をお知らせ下さい。
1）機械名及び取付け個所　 4）ジャバラの許容納まり代（最短取付長さ）
2）伸縮量及び取付け面間　 5）ロッド（シャフト）径又は慴動部の寸法・形状
3）伸縮速度及び頻度 6）使用条件、目的その他

フレキシブルダクト

■形状及大きさ

丸形、角形、角と丸の組合せ、異口径のもの、様々な形状で寸法もφ50以上任意の大きさに製作可能です。相手側との取付け方法によりフランジタイプ、バンド止めタイプなどがあります。主な形状、構造についてはイラスト及断面 形状図をご参照下さい。

ホッパー形
角丸形フランジ付
丸形バンド止メ
円錐形カバー・ シューター形
丸形セットボルト付
丸形フランジ付
片側テーパー付
丸形フレキホース フランジ付
角形フランジ付

■使用箇所

乾燥装置・集塵装置・粉体輸送装置・空気予熱器・送風機・熱交換器・焼却炉・燃焼ガス煙道　等の吸・排気口及び配管・ダクト間に使用。

■材質

用途、使用条件に適した、高機能繊維とゴム、プラスチックの複合材料を選定し使用します。基本的な材料は別 掲の「TCNフレキダクト・ジャバラ材料特性表」に記載してありますのでご参照下さい。
尚、それぞれの材料を単体で使用する場合と組み合わせて使用する場合があります。
使用条件としては、伸縮・変位量、屈曲性、耐熱性、耐薬品性、耐油性、耐圧性、耐磨耗性、耐候性、防音・防振性などがあります。

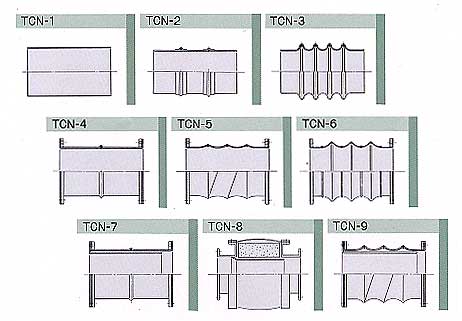

■断面 形状


TCN-1～3はフランジを付けていないタイプ（バンド等で相手側に装着）
TCN-4～9はフランジ付　*TCN-7～9は内筒入り
TCN-3及び5～6は変位、伸縮量が大きく取れる*TCN-8断熱材入りで超高温用

■用途

ダクト間の取付け誤差調整用
装置機器類の配管接続部にフレキシブルジョイントとして使用し芯ズレ等の誤差を調整する。又動きを伴う機器の接続部に使用して小さな反力で大きな伸縮量 、変位量をとることが出来る。
振動吸収用
送風機等振動の発生する機器と配管との間に使用してその振動を吸収する。
送風・排気用
送風・排気用のフレキシブルダクト及びホースとして使用する。
排煙・排ガス用
排煙・排ガス系統のフレキシブルダクト及びホースとして使用する。
熱膨張吸収用
配管の温度変化に伴う伸張、収縮量を吸収調整する。
機器の回転・往復・運動部の保護用
機器に、油、ダスト、水等が、かからない様に保護すると共に作業者が直接に回転部、往復運動部に触れない様に保護する。
粉体・粒体・搬送用
シューター、チューブ、ダクトとしての搬送ラインの可動部に使用する。

設計の留意点

　設計、御見積りご相談の際は下記の点をお知らせ下さい。
1）流体の種類・流速・圧力　 3）伸縮と変位量とその頻度　 5）取付方法（フランジ式・バンド式）
2）使用温度（最高・常用） 4）設置場所（屋外・屋内） 6）使用条件・目的その他
